Klostermalz Wirth

Aufgabenstellung 2010: Erweiterung der bestehenden Dammwandsilo-Anlage um 6 Zellen mit Anbindung an zeitgleich zu errichtende Rundsilos

Technische Merkmale:

  • Dammwandsilo-Anlage
    2 Zellen je 400 m³ mit pneumatischer Restentleerung und 12 Trichterzellen mit unterschiedlichen Kapazitäten
    Fassung insgesamt ca. 2.500 m³
  • Siloanlage ist gleichzeitig
    Tragkonstruktion für Dach + Wand
  • Maschinenhaus mit Treppenanlage und integrierten Funktionsräumen
  • Schüttgut-Lagerhalle als Anbau an Silo und Maschinenhaus
  • Annahmehalle als Anbau an Lagerhalle und Maschinenhaus

Gebäudegeometrie:

  • Grundfläche Silo und Maschinenhaus
    ca. 10 × 22 m,
    Gebäudehöhe (First Elevatorausbau)
    ca. 28 m
  • Grundfläche Schüttgut-Lagerhalle
    ca. 20 m × 35 m,
    Auslegung der Hallenwände für Schütthöhe 5 m
  • Grundfläche Annahmehalle
    ca. 7,5 m × 24 m

Besonderheiten:

  • Anbau von 6 Trichterzellen in 2010 an die in 1994 errichtete Siloanlage - trotz zwischenzeitlicher Normenänderung - abstandsfrei an die bestehenden Silozellen
  • Laufsteg mit darunterliegender Fördererbrücke als begehbare Verbindung zwischen Silogebäude und Rundsilos

Bauherr:

Klostermalz Wirth GmbH
Am Hafen 16
91056 Frauenaurach

Auftraggeber:
Klostermalz Wirth GmbH
Am Hafen 16
91056 Frauenaurach

Silo-Konzept und Statik, Projektabwicklung Silo- und Stahlbau:
OCTOGON GmbH
Am Höfer Weg 9
34270 Schauenburg

Baujahr:
1994 / 2010

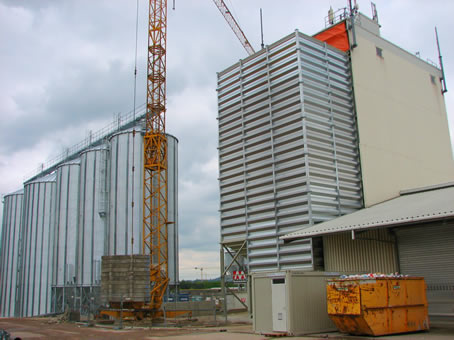

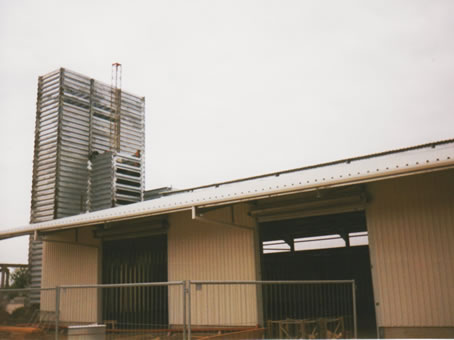

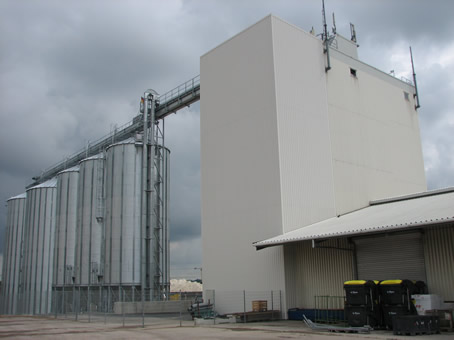

Weitere Bilder
