Mühle Oehler

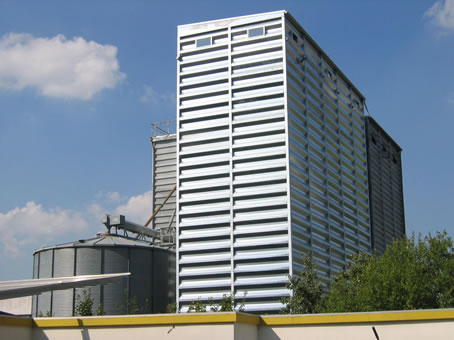

Erweiterung der Silokapazität um 10 x 190 m³ oberhalb der zu erhaltenden Umfahrt, die diagonal unter den Silos verläuft

Technische Merkmale:

  • Profilwandsilo als Unterfahranlage
  • 2 Reihen à 5 Zellen in Blockverbund-Bauweise
  • insgesamt ca. 100 t Stahlkonstruktion

Bauzeit:

  • Nur 8 Wochen ab OK Rohbau bis zur betriebsfertigen Übergabe einschl. Fördertechnik

Gebäudegeometrie:

  • Grundflächen-Achsmaße
    6,20 m x 15,50 m
  • Gebäudehöhe 28,75 m ab Durchfahrtniveau

Besonderheiten:

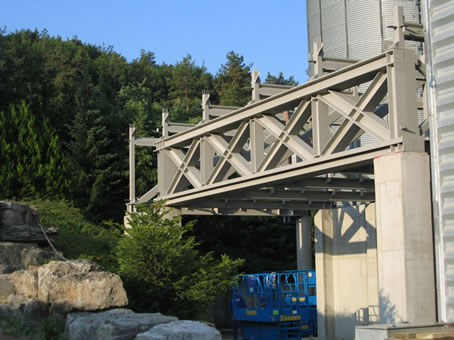

  • durch die Lage der Betriebsumfahrt zum Silo muss eine Last von ca. 8000 kN über 12 m freispannend abgefangen werden

Bauherr:

Ewald Oehler
Obere Mühle
71134 Aidlingen

Auftraggeber:
Wolfgang Eisenhardt
Dipl. Ing. Freier Architekt
71134 Aidlingen-Deufringen

Konzept, Statik und Projektdurchführung:
OCTOGON GmbH
Am Höfer Weg 9
34270 Schauenburg

Baujahr:
2005
